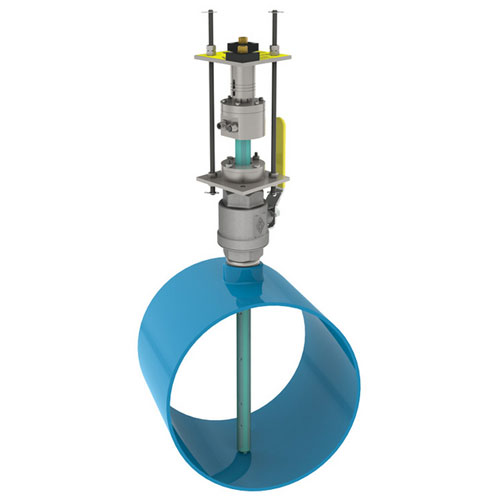

Le FPI Mag est un débitmètre électromagnétique à insertion multipoints offrant une grande précision de mesure, y compris en faibles vitesses et dans des conditions hydrauliques difficiles.
Ses diverses électrodes disposées de haut en bas de la conduite permettent de mesurer le profil complet des vitesses et ainsi d'en déduire le débit moyen.
La conception innovante de McCrometer, inventeur de la technologie et leader reconnu sur ce marché, est adaptée à des profils d'écoulement très variables, y compris des régimes tourbillonnaires ou turbulents.
Elle permet une installation économique sur site, sans calibration, sous pression et sans arrêt de la distribution, tout en offrant des performances comparable à un débitmètre électromagnétique à passage intégral.
Les choix de matériaux, aussi bien pour la tige que pour les jeux d’électrodes, font du FPI Mag un produit extrêmement robuste et résistant aux risques de corrosion.
Le FPI Mag est disponible en version alimentée et en version autonome sur batterie.
Pour vos projets en Ontario, contactez notre partenaire currentinstrument.ca.
Applications
- Sectorisation des réseaux d’eau potable
- Suivi de débits nocturnes et détection de fuites
- Comptage et facturation
- Transfert d’eau brute, d’eau pluviale, d’eau usée sans fibre ni matières
- Modulation de pression en fonction du débit
- Dosage UV
- Applications industrielles : eau de procédé, eau de lavage, eau de refroidissement, eau réfrigérée…
- Autres : irrigation, effluents non agressifs, applications sous-marines…
Avantages

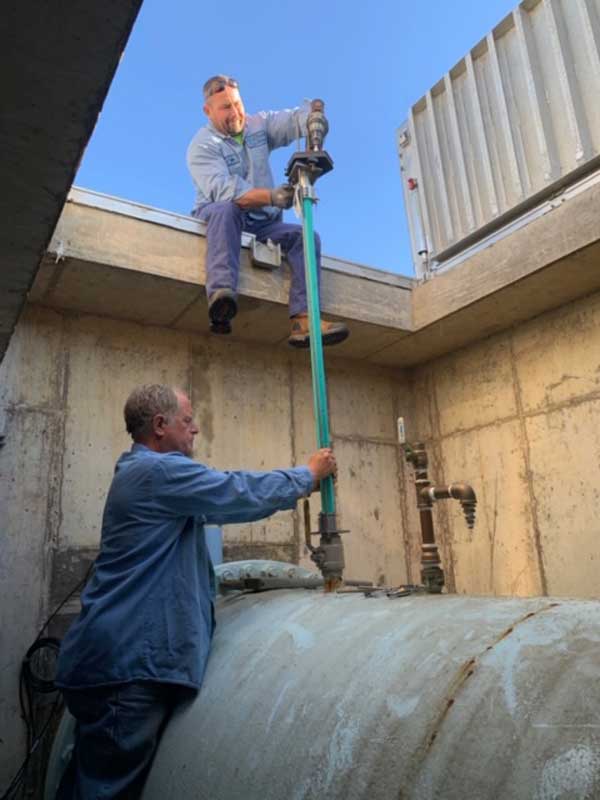

- Installation et désinstallation sous pression sur simple prise en charge, sans arrêt de la distribution ni travaux de génie civil
- Installations temporaires non nécessaires
- Grande précision, y compris en faibles vitesses
- Conception permettant de faibles distances amont/aval relativement aux sources de perturbations hydrauliques
- Sondes très robustes et totalement étanches

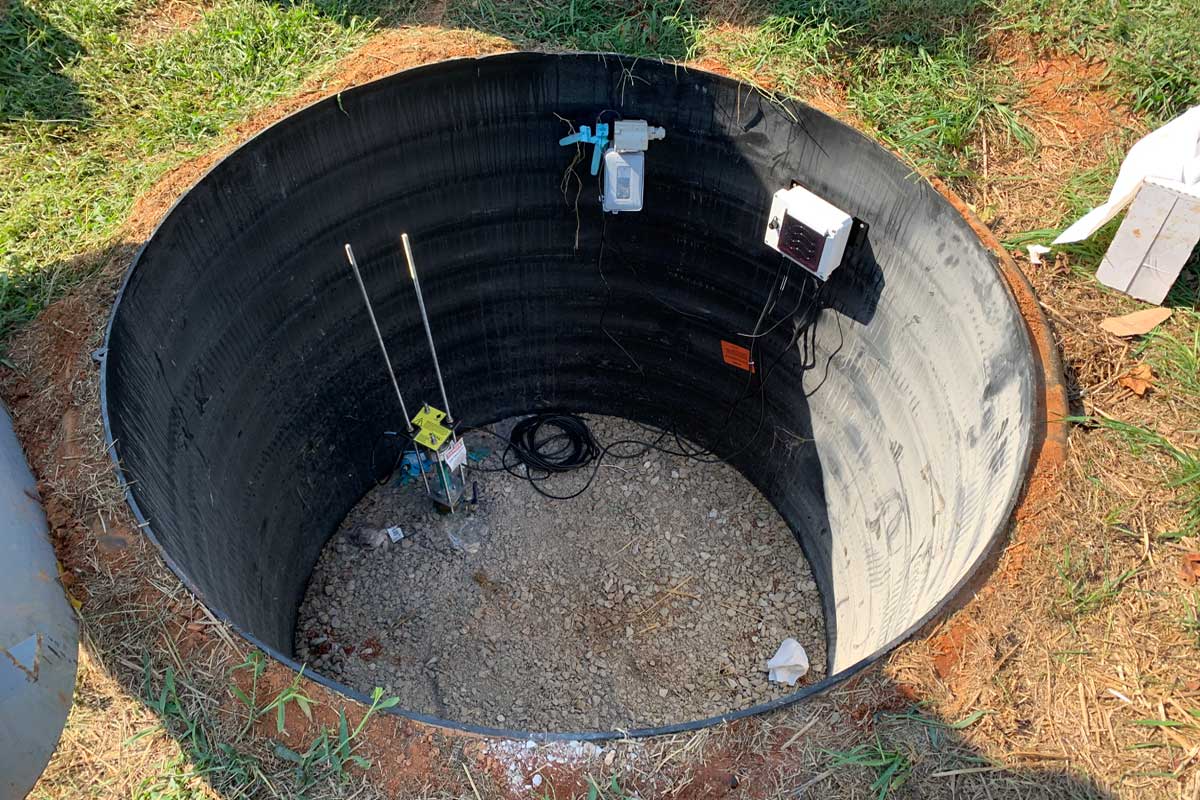

- Utilisables sur sites avec ou sans énergie
- Certifiées UL/CSA (unique sur le marché)
- Utilisables en zones potentiellement explosives (option, avec certification Classe I/Division 2)
- Nombreuses connectivités possibles sur automates, enregistreurs, télémétries/SCADA, réseaux AMI
- Câbles disponibles en option avec prises Quick Connect pour faciliter la maintenance
Spécifications
- Modèles couvrant diamètres de 100 mm (4’’) à 3300 mm (130’’)
- Versions unidirectionnelle et bidirectionnelle
- Corps de la sonde en acier inox 316 avec revêtement FBE
- Électrodes en acier inox ou (option) Hastelloy
- Alimentation : 100-240 VAC/45-66 MHz, 12-48 VDC ou sur batterie interne (autonomie de plusieurs années)
- Certifications NSF/ANSI 61, UL61010-1, CSA C22.2, Ex Classe I/Div 2 (option)
- Étanchéité IP68 (submersible longue durée)
- Vitesses +/-10 cm/sec à +/-10 m/sec (vitesse maxi plus réduite à partir de DN500)
- Précision : +/-0,5 % à +/-1 % (selon vitesses et sens écoulement)
- Pression admissible : jusqu’à 250 psi (17 Bar)
- Température d’opération : -10°C/+60°C (Convertisseur : -20°C/+60°C)
- Conductivité minimale : 5 µS/cm
- Convertisseur-Afficheur déporté IP67
- Sorties (selon options, avec combinaisons possibles) :
— 4-20mA, Pulses, Alarmes
— Modbus
— Hart
— Protocoles AMI (Sensus, Neptune, Itron)
Produits connexes
- Outil spécial d’installation très simple d’utilisation (invention McCrometer)
- Jauges de mesure de diamètre interne (voir la section Jauges)
- Ball valves et manchons en Inox 316 (fournis en standard)
- Automates, enregistreurs, systèmes de télémétrie (voir notre offre sur ce site)
- Systèmes d’alimentation autonomes (nous consulter)
