MainFLO

Débitmètre hauteur-vitesse Doppler immergé

Le débitmètre hauteur-vitesse MainFLO est destiné à la mesure de débit sur des canaux ouverts, dans des conditions d’écoulement à surface libre.

Il est basé sur le capteur de vitesse Doppler immergé DVP, dont il exploite les capacités avancées de traitement de signal.

La version portable du MainFLO est adaptée à des besoins de campagnes de mesures grâce à son fonctionnement autonome sur batterie.

Pour des installations permanentes, le MainFLO est disponible avec une unité centrale raccordable sur une alimentation électrique (MainFLO ‘Fixe’).

Applications

Mesures de débits sur des canaux ouverts :

  • Réseaux d’assainissement et d’eau pluviale pour des mesures permanentes ou des campagnes de diagnostic, d’études d’infiltration ou de capacité
  • Entrée/sortie de station d’épuration
  • Suivi et enregistrement des déversements
  • Canaux d’irrigation
  • Rivières pour la surveillance de crues et la prévention d’inondations
  • Vérification de débitmètres existants

Avantages

  • Intègre des algorithmes d’évaluation de la qualité de la mesure
  • Mesure de faibles hauteurs d’eau (15 à 20 millimètres au-dessus du capteur DVP)
  • Passage automatique en mode de calcul de débit par table hauteur/débit, lorsque la hauteur d’eau est trop faible ou la qualité de la mesure Doppler insuffisante
  • Large gamme de vitesse (bidirectionnel) : +/- 1 cm/sec à +/- 5 m/sec
  • Adapté aux mesures d’eaux claires parasites grâce à sa qualité de signal sur les faibles vitesses
  • Versions poste fixe (alimenté) et portable autonome (sur batteries)
  • Communication sans fil Bluetooth
  • Richesse des logiciels d’exploitation (MainFLO, WinFluid)
  • Garantie de 2 ans, extensible à 3 ans

Spécifications

  • Mesure de vitesse bidirectionnelle par technologie Doppler immergé
  • Mesure de hauteur par capteur piézométrique immergé ; possibilité d’utiliser un capteur à ultrasons sans contact sur la version Fixe (en option)
  • Boîtier de compensation de la pression atmosphérique (version Portable)
  • Capteur piézométrique : 0-150 mBar ou 0-350 mBar ; autres gammes disponibles
  • Analyse spectrale de la distribution de vitesses pour le calcul de la vitesse moyenne sur la surface mouillée
  • Précision vitesse : ±2 % de la valeur lue pour V ≥ 0.5 m/s ; ±0,01 m/s pour V < 0.5 m/s
  • Précision du capteur de hauteur piézo : 0,1 % PE
  • Calcul du débit :
    — par table surface / vitesse
    — par table hauteur /débit, lorsque la qualité du signal de vitesse ou la hauteur d’eau est trop faible
  • Afficheur LCD pour suivi des mesures en temps réel
  • Fonction Enregistreur :
    — Fichiers de mesures horodatées : Vitesse, Niveau, Débit, Qualité signal, Température, Vitesse du son
    — Capacité : 4 go de mémoire non volatile (ex. : 200 jours de données aux 2 minutes)
  • Étanchéité IP67
  • Température d’utilisation : -20 à +60 °C
  • Communication USB/RS232 et Bluetooth
  • Disponible en version certifiée Ex (Classe I / Zone 1)

VERSION PORTABLE

  • Alimentation :
    — par batterie rechargeable Plomb acide 7 Ah (12 Ah en option) ; autonomie de 6 mois pour une mesure aux 2 minutes
    — par alimentation externe 9-28 VDC
  • Sorties : 2 sorties contacts comptage/alarmes
  • Matériau : résine de polypropylène de copolymère
  • Dimensions : 124 mm 246 mm 270 mm
  • Poids : 5 kg

VERSION FIXE

  • Alimentation : 10-28 VDC
  • Sorties : 2 sorties contacts comptage/alarmes et 4 sorties 4-20 mA (débit, vitesse, hauteur...)
  • Matériau : Aluminium
  • Dimensions : 82 mm 150 mm 222 mm
  • Poids : 2.5 kg

Produits connexes

  • Accessoires d’installation en inox 316 : Platines support des capteurs et cerclages ajustables par écarteur
  • Câbles de raccordement des sorties avec connecteurs étanches
  • Logiciels d’exploitation de Hydreka (MainFLO, WinFluid), permettant en particulier la génération de profils normés (circulaire, rectangulaire, ovoïdal…) ou quelconques
  • Vélocimètres et profileurs


Illustrations

MainFLO fixe
MainFLO cerclage

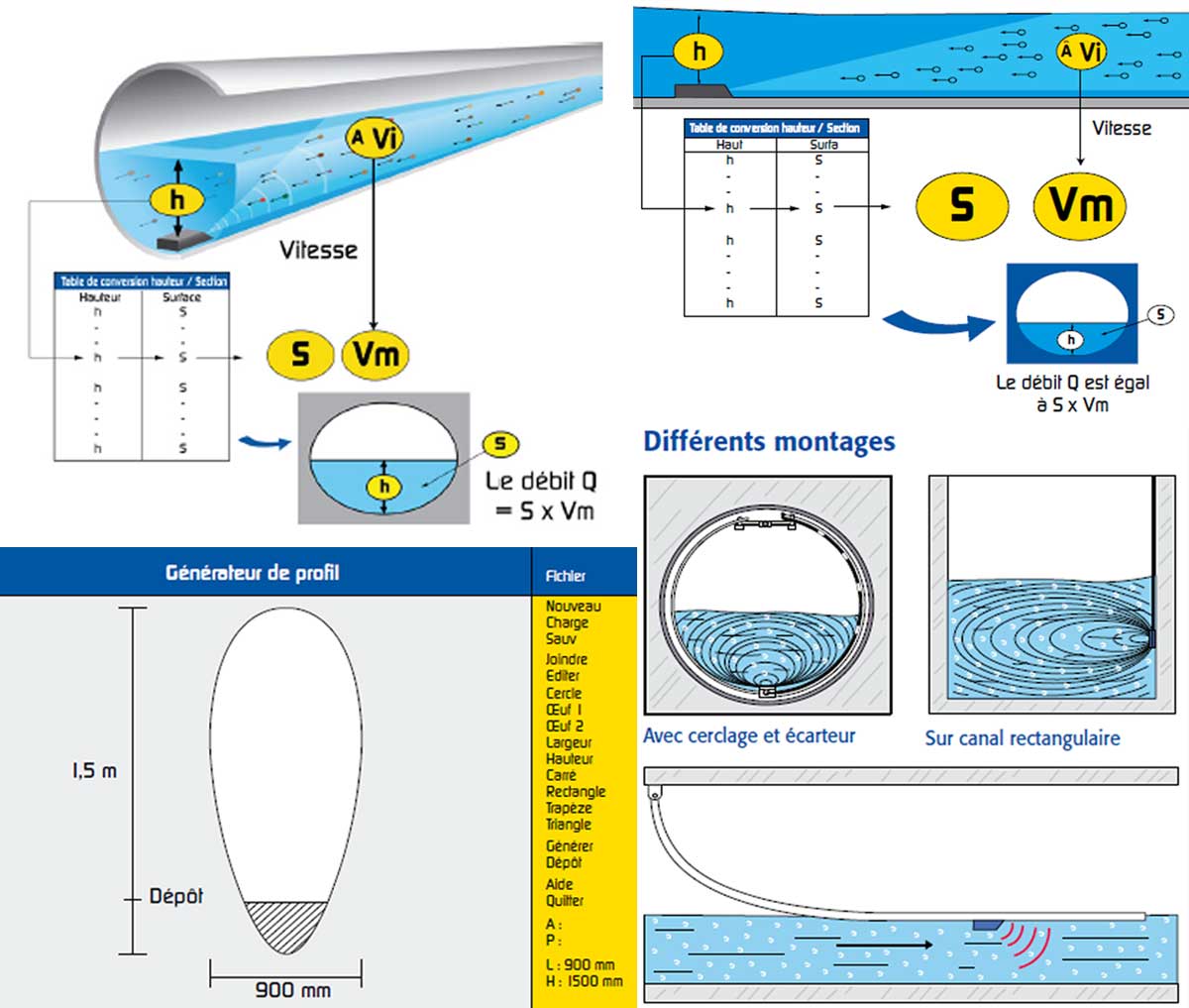

MainFLO différents montages
MainFLO écran conversion
MainFLO écran
MainFLO cerclage inox, installation
MainFLO cerclage inox, installation
MainFLO, terrain
MainFLO, terrain
MainFLO, terrain
MainFLO, terrain
MainFLO, terrain
MainFLO, terrain
