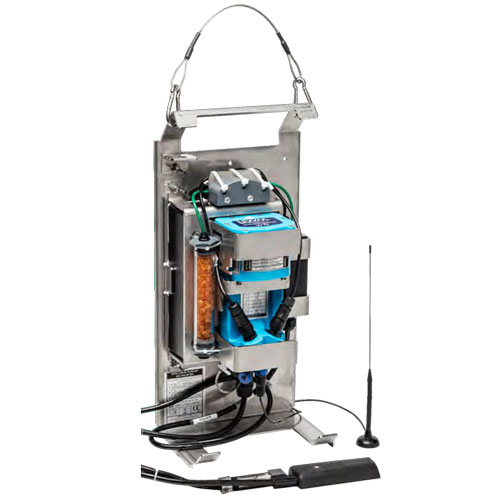

Intelligens Flow

Débitmètre hauteur-vitesse Doppler communicant

Le débitmètre hauteur-vitesse Intelligens Flow est destiné à la mesure de débits sur des canaux ouverts, dans des conditions d’écoulement à surface libre.

Il est basé sur le capteur de vitesse Doppler immergé DVP dont il exploite les capacités avancées de traitement de signal, ainsi que sur l’enregistreur communicant Intelligens.

Relativement au produit MainFLO destiné à des campagnes de mesures avec relève manuelle sur site, l’Intelligens Flow permet de répondre à des besoins de transmission automatique des mesures et éventuellement d’alarmes par télémétrie.

L’Intelligens Flow peut être utilisé en mode autonome sur batteries, ou être raccordé sur une alimentation électrique, pour des installations temporaires ou permanentes.

Applications

Mesures de débits sur des canaux ouverts :

  • Réseaux d’assainissement et d’eau pluviale pour des mesures permanentes ou des campagnes de diagnostic, d’études d’infiltration ou de capacité
  • Entrée/sortie de station d’épuration
  • Suivi et enregistrement des déversements
  • Canaux d’irrigation
  • Rivières pour la surveillance de crues et la prévention d’inondations
  • Vérification de débitmètres existants

Avantages

  • Intègre des algorithmes d’évaluation de la qualité de la mesure
  • Mesure de faibles hauteurs d’eau (15 à 20 millimètres au-dessus du capteur DVP)
  • Large gamme de vitesse (bidirectionnel) : +/- 1 cm/sec à +/- 5 m/sec
  • Adapté aux mesures d’eaux claires parasites grâce à sa qualité de signal sur les faibles vitesses
  • Flexibilité pour le choix des capteurs de niveau et l’ajout éventuel d’autres mesures
  • Apport des fonctionnalités de télémétrie avancées de l’Intelligens (alertes, configuration à distance…)
  • Certification ATEX/IECEx pour zones potentiellement explosives (Classe I / Zone 0)

Spécifications

CAPTEURS

  • Mesure de vitesse bidirectionnelle par technologie Doppler immergé
  • Analyse spectrale de la distribution de vitesses pour le calcul de la vitesse moyenne sur la surface mouillée
  • Mesure de hauteur par capteur piézométrique immergé ; possibilité en option d’utiliser le capteur à ultrasons numérique Sonicsens 3
  • Capteur piézométrique : 0-150 mBar ou 0-350 mBar ; autres gammes disponibles
  • Boîtier de compensation de la pression atmosphérique avec dessicant
  • Précision vitesse : ± 2 % de la valeur lue pour V ≥ 0.5 m/s ; ± 0,01 m/s pour V < 0.5 m/s
  • Précision du capteur de hauteur piézo : 0,1 % PE
  • Mesure de température par capteur intégré
  • Possibilité d’ajout de capteurs supplémentaires : pluviomètres, flottes, capteurs physico-chimiques…

ENREGISTREUR

  • Capacité d’enregistrement : 2 millions de données horodatées
  • Fréquence d’enregistrement configurable (5 sec à 24h), avec accélération possible sur alarme
  • Programmable localement par câble USB (logiciel IDT fourni) ou à distance depuis une plateforme Datagate

COMMUNICATIONS

  • Modem cellulaire intégré LTE-M/NBIoT
  • Transmissions des données et alarmes en Data IP et en secours par SMS

ALIMENTATION ET MATÉRIEL

  • Voir caractéristiques des capteurs et de l’enregistreur sur leurs pages Produits
  • Dimensions du support en inox 316 (H x L x P) : 496.1 x 227 x 167.7 mm
  • Températures de fonctionnement : -20 °C à +60 °C
  • Alimentation par batteries internes et, selon besoins, packs externes (communications plus fréquentes)
  • Possibilité d’alimentation primaire par source 12 V (batteries utilisées en secours dans ce cas)
  • Étanchéité IP68 (submersible)
  • Certification ATEX/IECEx Classe I / Zone 0

Produits connexes

  • Accessoires d’installation en inox 316 : platines support des capteurs et cerclages ajustables par écarteur
  • Packs batteries externes
  • Câbles de raccordement avec connecteurs étanches pour autres capteurs
  • Logiciels associés, en mode Hébergement Cloud ou installés sur votre propre réseau :
    — TopKapi Vision
    — DataGate
  • Vélocimètres et profileurs
