Capteurs haute résistance

Capteurs de niveau haute résistance

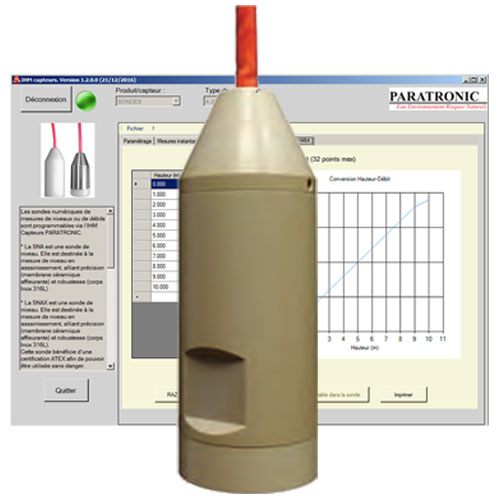

La compagnie Paratronic a conçu la gamme spécifique de capteurs submersibles SNC pour la mesure de niveau dans des fluides agressifs (produits chimiques, eaux salées).

De par sa conception - électronique numérique, corps en Peek, câble en isolant fluoré, membrane de type affleurante en céramique - cette gamme est adaptée aux applications dans les environnements les plus difficiles.

Applications

Mesure de niveau dans des milieux agressifs tels que :

  • cuves ou citernes contenant des produits chimiques
  • eaux salées

Avantages

  • Construction robuste et résistante
  • Grande fiabilité métrologique
  • Étanchéité garantie
  • Mise à l'atmosphère du capteur de pression au travers du câble (câble double peau sans capillaire)
  • Sondes paramétrables

Spécifications

  • Installation/Fixation : Suspension par le câble ou vissage sur prise de pression 1' 1/4 G
  • Matériau :
    — Corps en PEEK (Polyétheréthercétone/PolyEtherEtherKetone)
    — Membrane céramique
    — Bouchon en PEEK
    — Joints : EPDM, FPM ou FFKM suivant demande
  • Câble :
    — Double peau, sans capillaire
    — Gaine extérieure en isolant fluoré de couleur orange
    — Blindage électrique, 2 conducteurs 0,60 mm² (60mΩ/m de câble)
    — Longueur max. : 500m
  • Dimensions : diamètre 44 mm, longueur 158 mm
  • Poids : 500 g + 50g par mètre de câble
  • Gammes de mesure (paramétrable) : 0 – 0,05 Bar à 0 –1 Bar
  • Précision globale de 0 à 40 °C (inclut linéarité, hystérésis, répétabilité et dérive en température) : +/- 0,1 % FS max (+/- 1mbar)
  • Dérive à long terme / constance (à 25 °C) : +/- 2 mBar non cumulatif
  • Température de stockage / utilisation: - 20 °C à + 60 °C / - 10 °C à + 50 °C en phase liquide
  • Alimentation : 8 V à 35 VDC, limitée à 1A
  • Signal de sortie : 4-20 mA

Produits connexes

  • Outils de paramétrage : convertisseur ADP USB et logiciel IHM capteurs de Paratronic
  • Automates, enregistreurs, systèmes de télémétrie


Illustrations

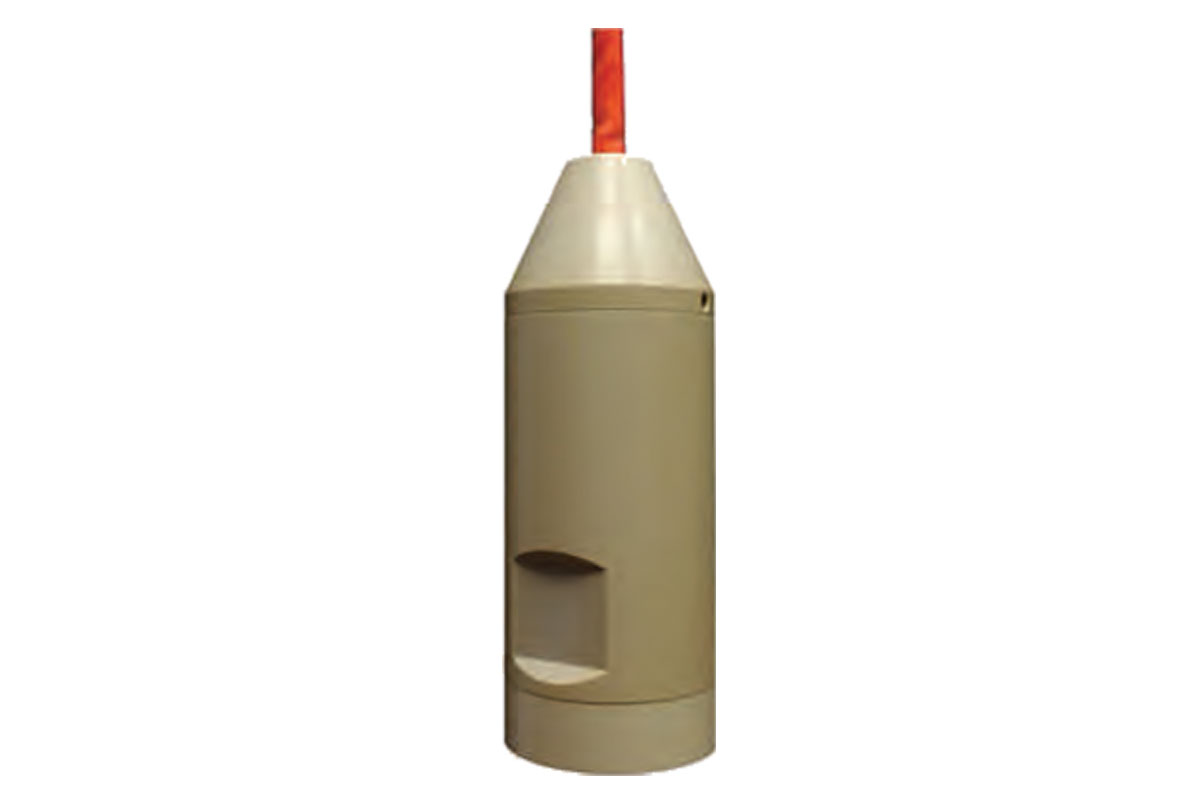

SNC

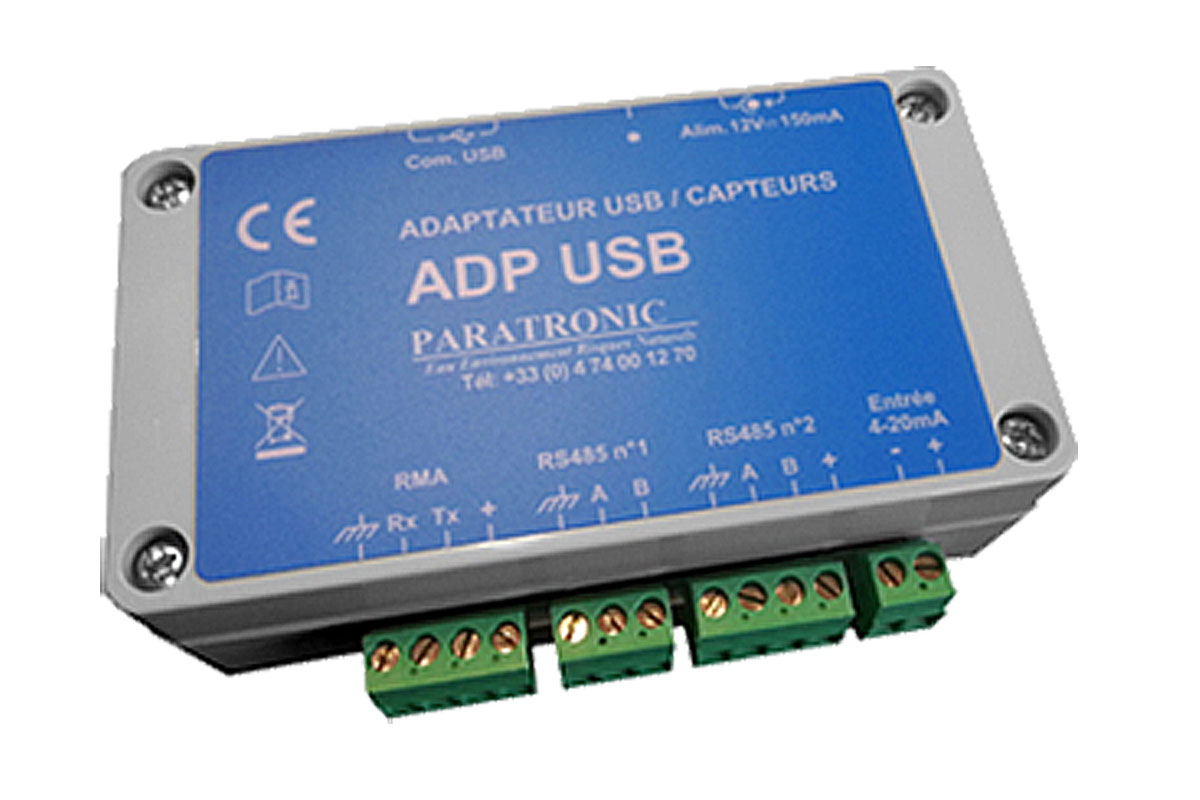

Adaptateur USB / Capteurs

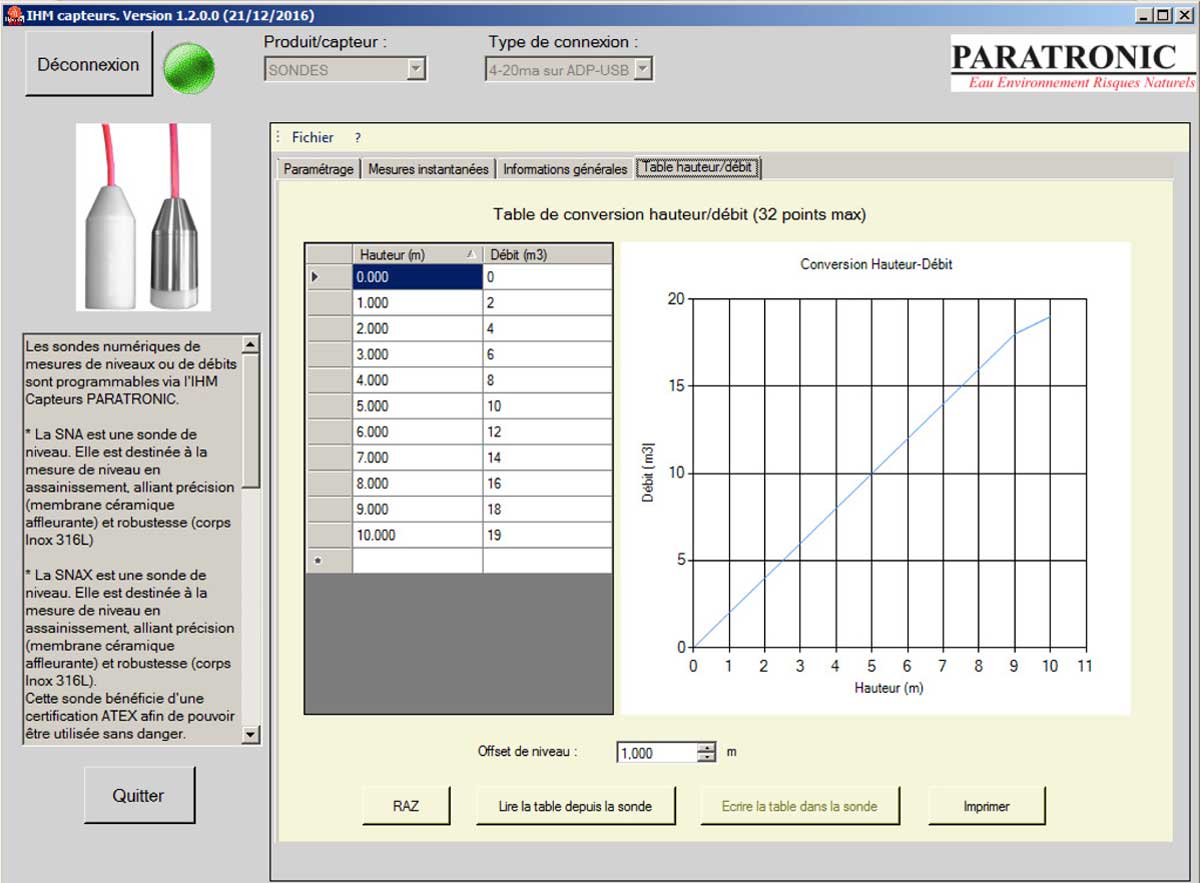

IHM screen

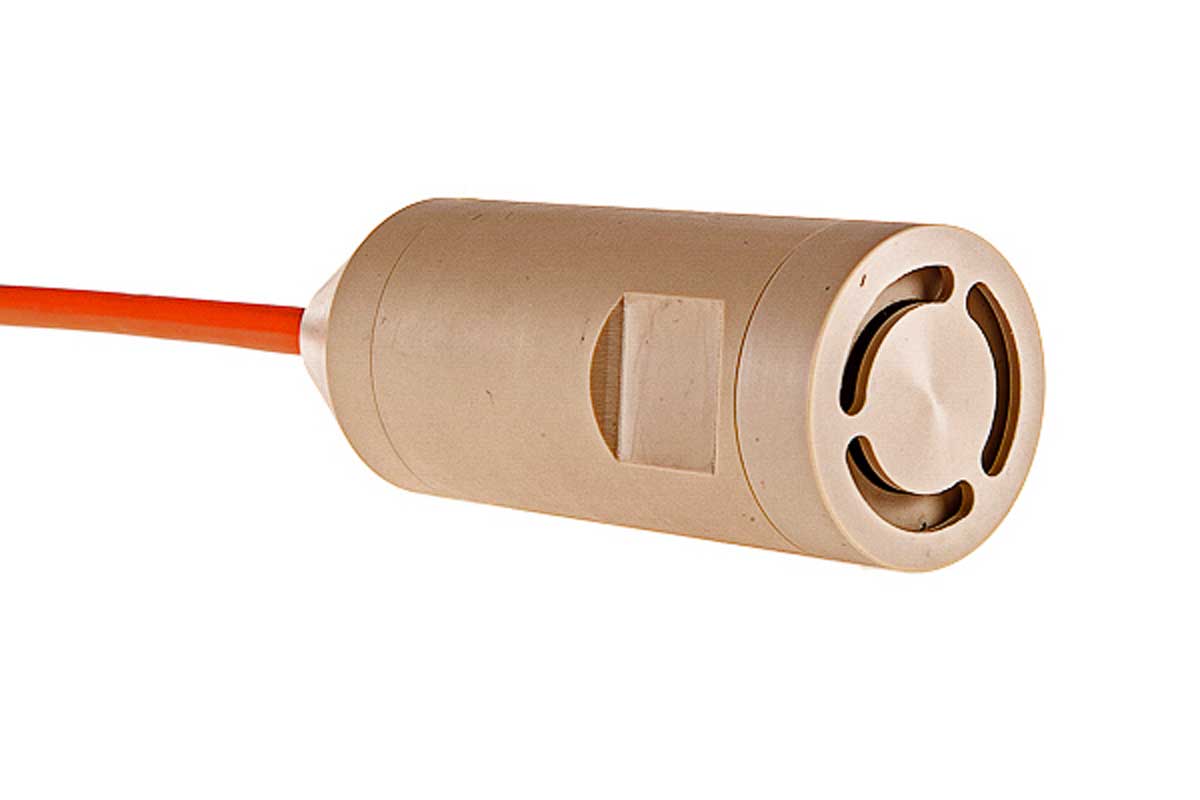

SNC

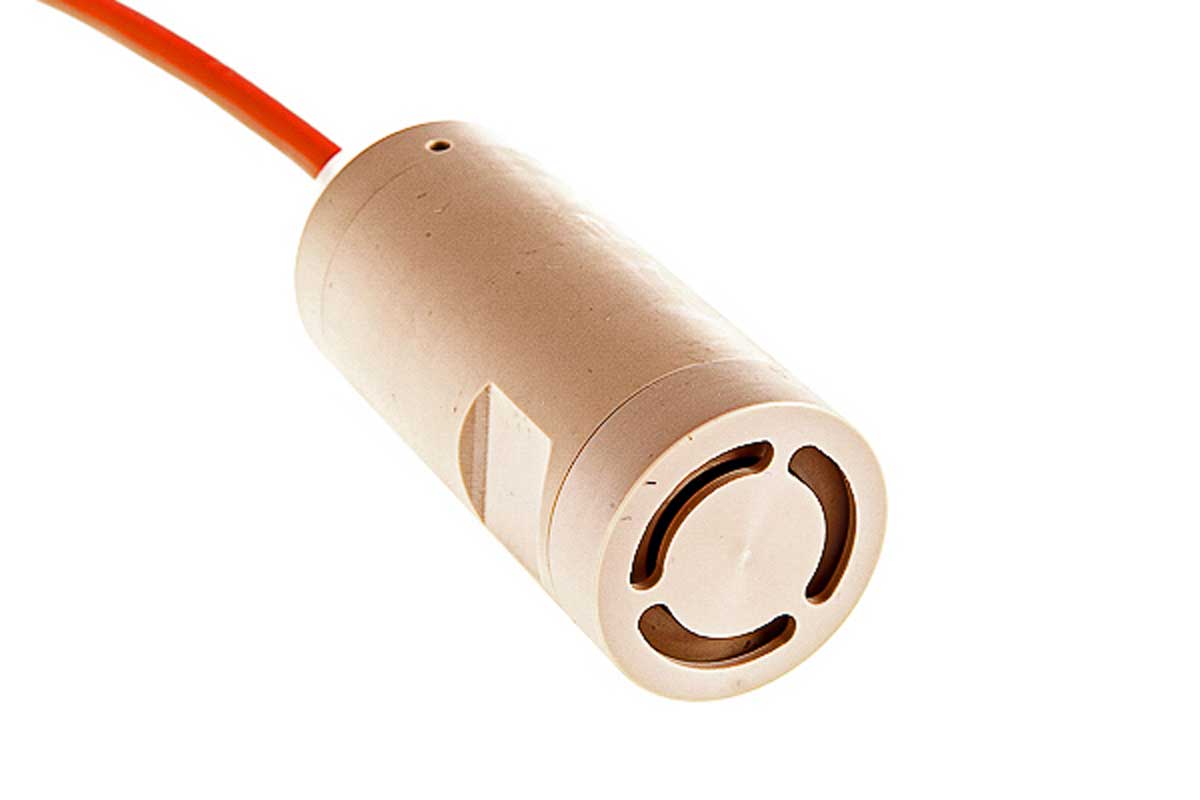

SNC

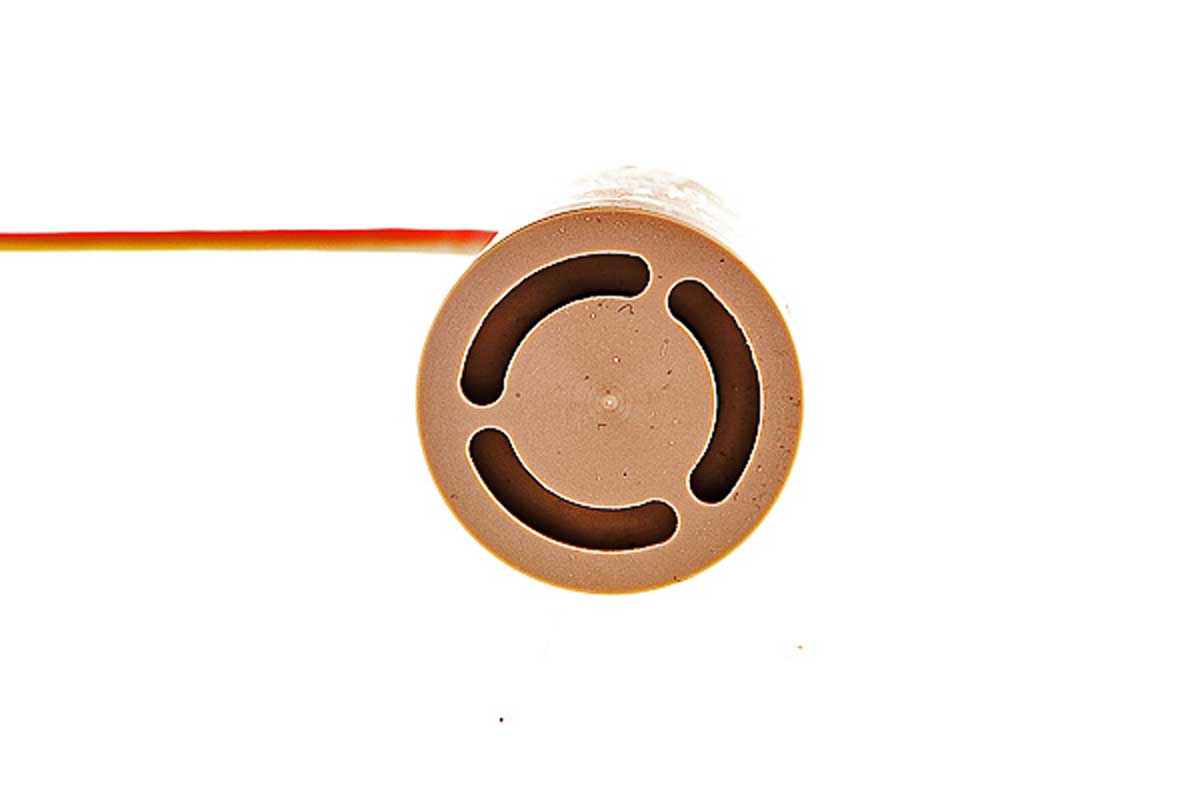

SNC

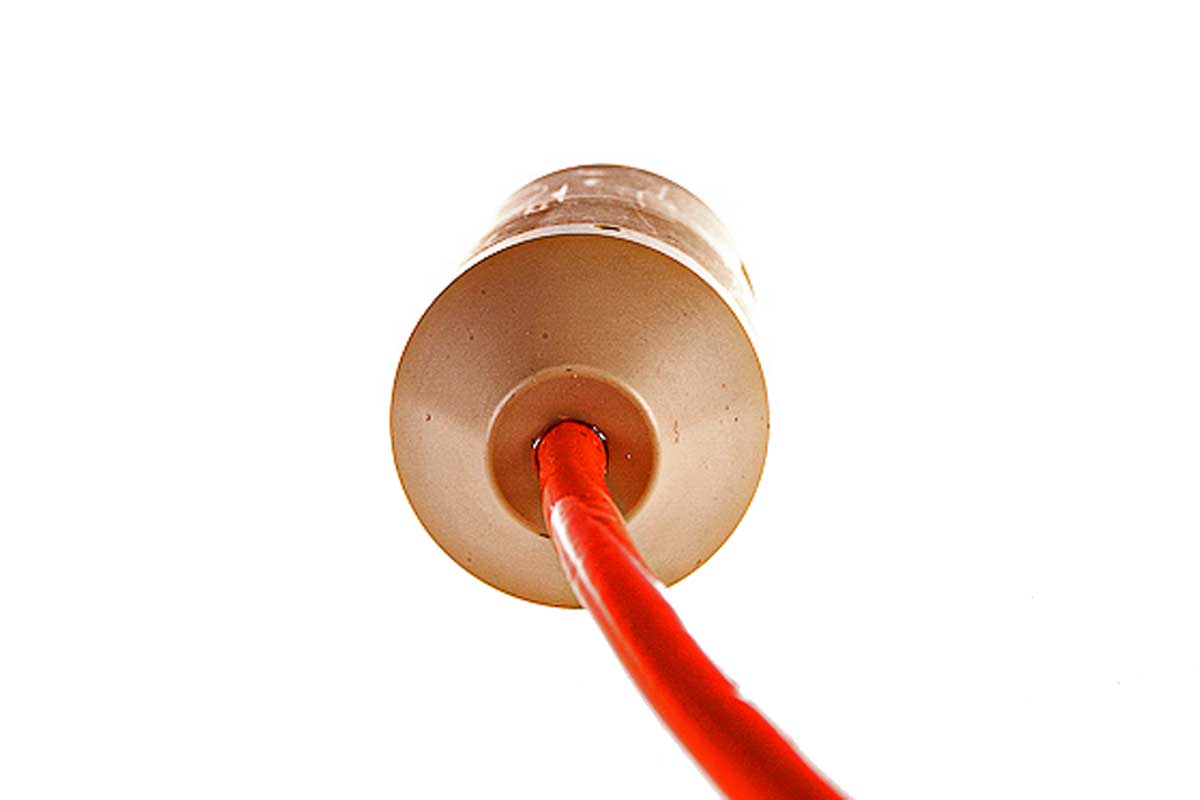

SNC
