PL2

Pluviomètres Hydreka

La gamme de pluviomètres PL2 de Hydreka est destinée à la mesure automatique des précipitations de pluie, de neige fondue ou de grêle.

L’instrument est basé sur une technologie d’auget basculant calibré pour différentes quantités unitaires de précipitation ; le signal de sortie généré par le pluviomètre à chaque basculement d’auget plein peut être raccordé sur un système d’acquisition, enregistreur autonome ou automate traditionnel, qui assure la comptabilisation et le calcul des volumes de précipitations.

Produit robuste et simple d’emploi, le PL2 est disponible en 2 modèles d’ouverture (200 et 400 cm2) et pour 4 sensibilités de comptage (0.1 mm, 0.2 mm, 0.254 mm et 0.5 mm).

Il peut être fourni avec une option de chauffage pour maintien de fonctionnement en période hivernale.

Applications

  • Suivi météorologique standard, prévention des inondations, études climatologiques, etc.
  • Diagnostic de réseaux d’assainissement dans le cadre de campagnes de mesures de débits
  • Prise en compte des événements pluvieux et des périodes de fonte de neige pour l’analyse des débordements d’ouvrages de surverse
  • Surveillance d’intrusion d’eau pluviale en réseau d’assainissement
  • Surveillance de la production de lixiviats et des risques de contamination des eaux souterraines
  • Études de suivi de qualité des sources d’eau (évolution de la turbidité…)
  • Aide à l’exploitation agricole

Avantages

  • Robustesse
  • Modularité de la gamme
  • Précision, sensibilité
  • Outre la simple comptabilisation des volumes, le couplage à un enregistreur permet de suivre l’évolution de l’intensité des précipitations dans le temps.

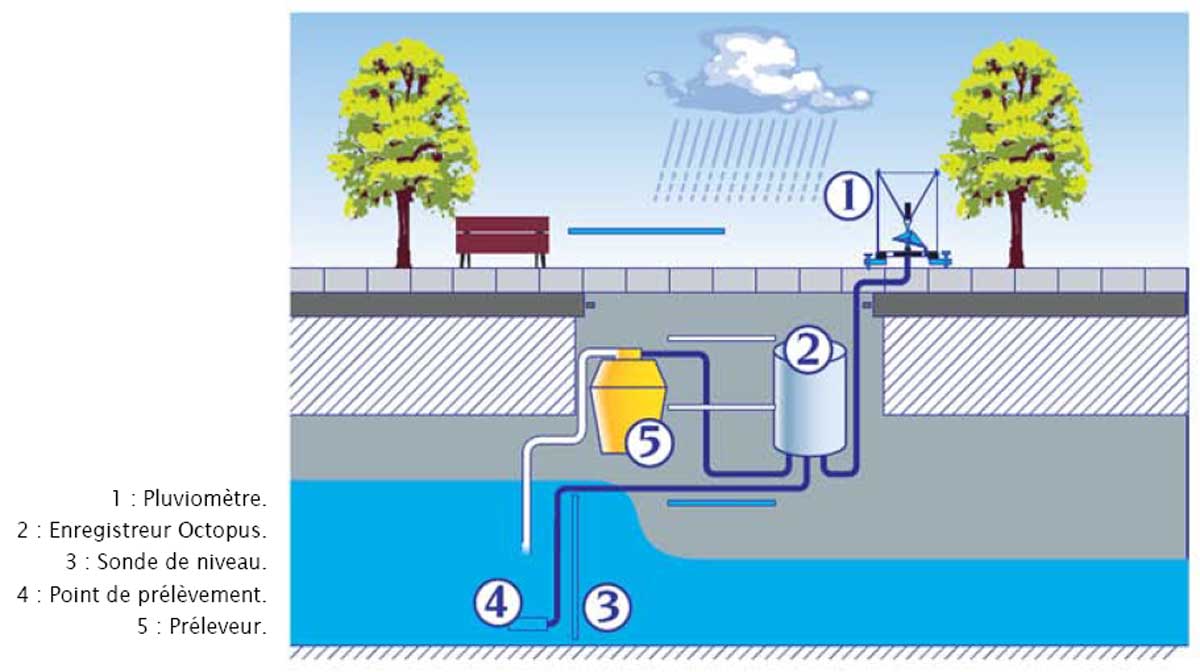

  • Possibilité d’intégration dans une chaîne de mesure intelligente associant des enregistreurs autonomes sur batterie et les outils de gestion de Hydreka, par exemple en réseau d’assainissement :
    — Pluviomètre, avec comptabilisation et gestion d’alarmes
    — Sonde de hauteur d’eau, avec calcul de débit intégré dans l’enregistreur
    — Préleveur/échantillonneur, commandé directement par l’enregistreur sur seuils configurables

Spécifications

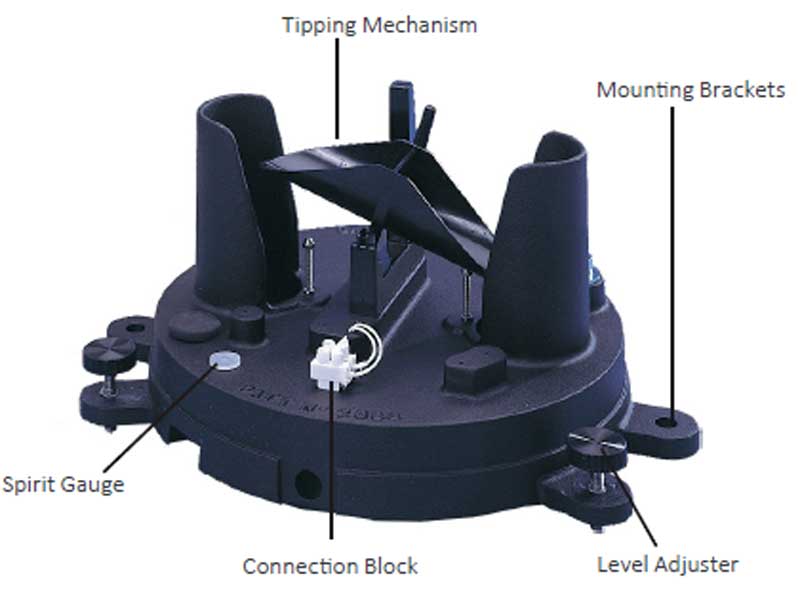

  • Technologie : augets basculeurs (2 compartiments) générant une impulsion à chaque remplissage
  • Dimensions (Diamètre x Hauteur) : 240 mm (9.4’’) x 340 mm (13.4’’)
  • Poids : 2.6 kg
  • Matériaux :
    — coque, entonnoir et anneaux : alliage d’aluminium
    — joints et raccords : caoutchouc siliconé
  • Niveau bulle intégré pour positionnement horizontal
  • Températures de fonctionnement :
    — +1 à +85 °C (version standard)
    — -20 °C à +85 °C (version avec chauffage)
  • 2 surfaces d’ouverture disponibles : 200 cm2 et 400 cm2
  • 4 sensibilités de comptage (fréquences de basculement de l’auget) disponibles :
    — 0.1 mm, 0.2 mm, 0.5 mm
    — version spéciale 0.254 mm (pour Sigma 950)
  • Précision : ±1 % à 1 l/h ; ajustement possible par vis de calibration
  • Signal de sortie : contact sec

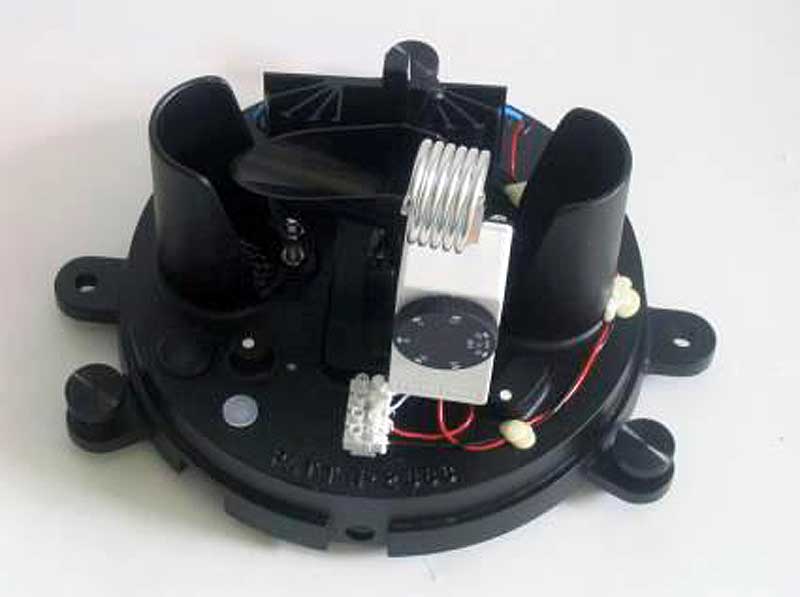

  • Spécifications de la version avec chauffage :
    — Thermostat réglable de commande intégré (gamme de mesure : -20 °C à +40 °C)
    — Alimentation 24 VAC
    — Consommation 42 W

Produits connexes

  • Accessoires :
    — Support avec platine et poteau en inox 304 (0.65 m/25.6’’)
    — Pics anti-oiseaux
  • Enregistreurs autonomes et automates (avec ou sans télémétrie)
  • Câbles avec connecteurs étanches pour raccordement sur enregistreurs
  • Préleveurs-échantillonneurs
  • Logiciel WinFluid

Documents



Illustrations

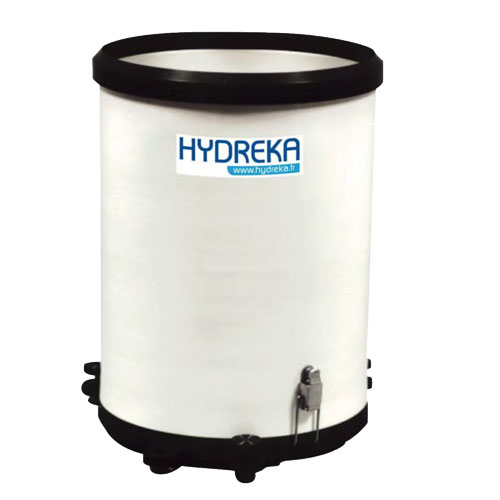

Pluviomètre PL2

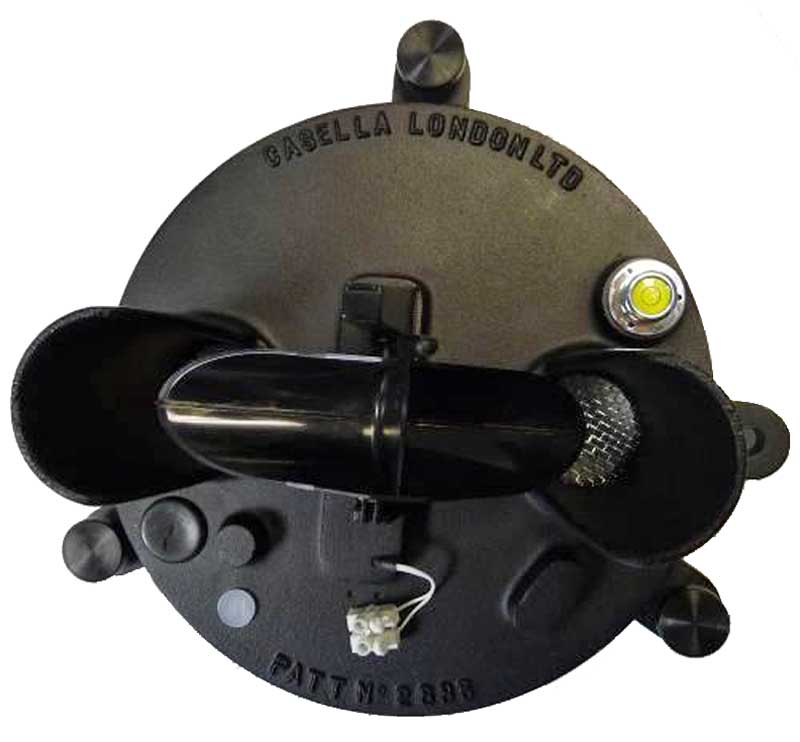

Pluviomètre PL2
Pluviomètre PL2
Pluviomètre PL2

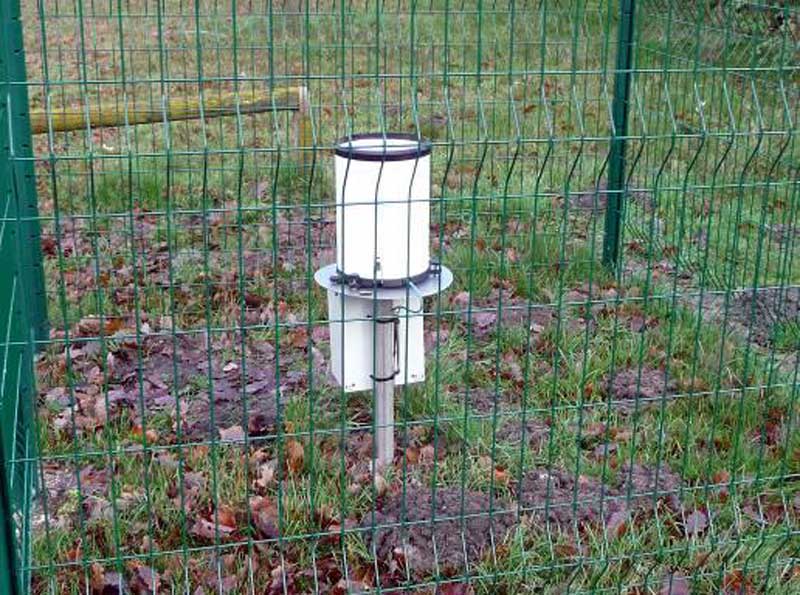

Pluviomètre PL2 (exemple d'installation)
